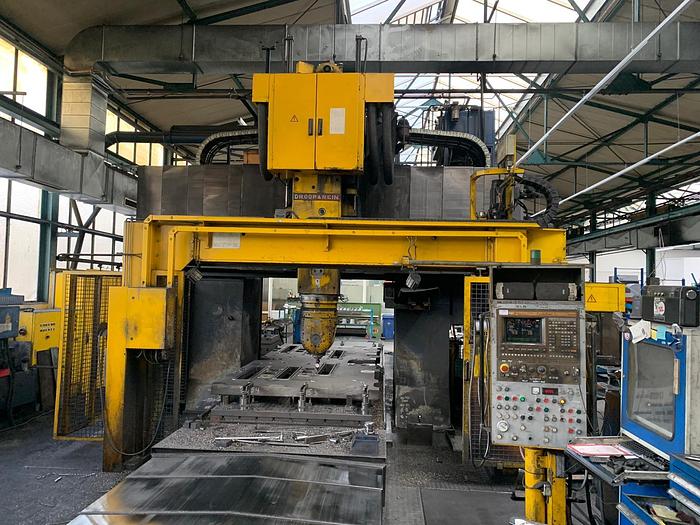

1988 Droop+Rein FPV1600SA CNC Portalfräsmaschine Werkzeugwechsler

Numerisch gesteuerte Portalfräsmaschine

TECHNISCHE DATEN

Aufspannfläche gesamt 7300 x 1600 mm

gr. Tischweg 8476 mm

max. Tischbelastung 20 to

Querverschiebung 2550 mm

Senkrechtweg der Fräseinheit 1000 mm

Pinolenverschiebung W-Achse  300 mm

gr.Abstand Tisch - Spindel 1400 mm

waagerechter Portaldurchgang 2200 mm

Senkrechter Portaldurchgang 1400 mm

AUSSTATTUNG und ZUBEHÖR

2 Aufspanntische mit automatischer Kopplung

Universal Winkelfräskopf ISO50 mit Transportwagen

( Technsche Daten zum Kopf im Anhang )

Bahnsteuerung Siemens 850M

Werkzeugwechsler als Kettenmagazin für 60 Werkzeuge

Bandfilteranlage

Handsteuergerät

Kühlmitteleinrichtung mit 1000 l Füllmenge und Pumpe

innere Kühlmittelzufuhr durch die Frässpindel und Universal Winkelfäskopf

Masch. Werkzeugbefestigung.

Späneförderer bestehen aus 2 Längsförderern und 1 Querförderer.
