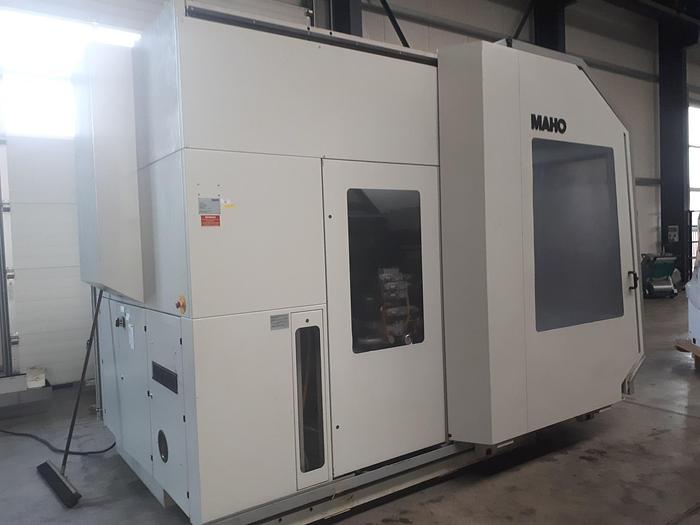

1989 MAHO MH1000C CNC Universalfräsmaschine mit Philips 432

Maschine wurde 2006 von MMD-Bad Emstal überholt und neu lackiert

geometrische Abnahme war Juli 2006, danach nur noch leichte Zerspanung

TECHNISCHE DATEN

Arbeitsbereich

Verfahrweg der X-Achse ( längs ) 1000 mm

Verfahrweg der Y-Achse ( vertikal ) 600 mm

Verfahrweg der Z-Achse ( Quer ) 800 mm

NC-Rundtisch

Aufspannfläche 1200 x 764 mm

Drehmoment an der Tischplatte 2000 Nm

Aulösung Messystem 0,001 Grad

Vorschub 1 - 3600 Grad / min

Eilgang 12 U/min

Werkstückgewicht 800 kg

Tischgewicht 900 kg

Arbeitsspindeln

Werkzeugaufnahme ISO 50

Pinolenhub der vertikalen Spindel 100 mm

Drehzahlen und Vorschübe

Arbeitsspindeln Drehzahlen direkt programmierbar 20-4000 U/min

Korrektur der programmieten Drehzahlen 80 - 120 %

Vorschübe in den X,Y, Z Achsen direkt programmierbar 1 - 4000 mm/mi

Vorschubkraft in X + Z 8000 N

Vorschubkraft in y 24000 N

Eilgang in X,Y + Z 10 m / min

Korrektur der Vorschubgeschwindigkeiten in X.Y,Z 0-140%

CNC-Steuerung

Aulösung der Linear Wegmessysteme 0,001 mm

Meßwertanzeigen 7 dekatisch mit Vorzeichen

Gewicht und Raumbedarf

L x B x H 4152 x 4288 x 2988 mm

Gewicht ca. 9000 kg

AUSSTATTUNG und ZUBEHÖR

NC-Rundtisch

Schwenkkopf

Volleinhausung

Dokumentation

Palette mit elektonischen Bauteilen aus einer anderen MH1000C

sehr guter Zustand, wenig Betriebbstunden regelmäßig gewartet
