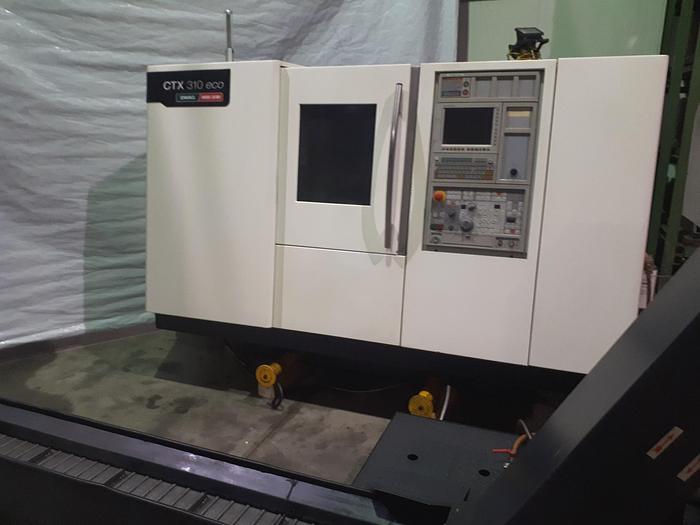

2011 Mori Seiki CTX310V3 CNC Schrägbettdrehmaschine mit C-Achse + angetr. Werkzeugen

mit CNC Steuerung MAPPS4 / MSX-853 IV

Diese Maschine wurde in Japan bei MORI gebaut.

erste Inbetriebnahme durch Kunden 2014

bis dahin MORI Vorführmaschine

TECHNISCHE DATEN

max. Schwenkbereich ü. Bett  330 mm

Schwenkbereich ü. Schlitten   260 mm

max. Drehdurchmesser    200 mm

Durchmesser Spannfutter   210 mm

Verfahrweg X-Achse 160 mm

Verfahrweg Z-Achse  450 mm

Drehlänge 581 mm

Hauptspindel:

max. Spindeldrehzahlbereich 5.000 min/-1

Antriebsleistung - Hauptspindel 16,5 / 11 kW

Max. Drehmoment 166 Nm

Spindelbohrung 68,5 mm

max. Stangendurchlass 51 mm

Werkzeugaufnahme BMT40

Eilgang X + Y-Achse 30 m/min

Gesamtleistungsbedarf 21 kW

Maschinengewicht mit Späneförderer 3800 kg

Raumbedarf mit Späneförderer ca. 4.2 x 2,26 x 1,8 m

AUSSTATTUNG und ZUBEHÖR

Reitstock

Dokumentation

Späneförderer

Kühlmitteleinrichtung

12 fach Werkzeugrevolver Fabr. SAUTER mit 12 angetr. Werkzeugen

Aufnahme BMT40

C-Achse

Dreibackenfutter 200 mm

Signallampe

Hohlspanneinrichtung 51 mm

feststehende Werkzeughalter 3

Die auf dem Bild zu sehenden Werkzeughalter + Werkzeuge

gehören nicht zu Lieferumfang.
