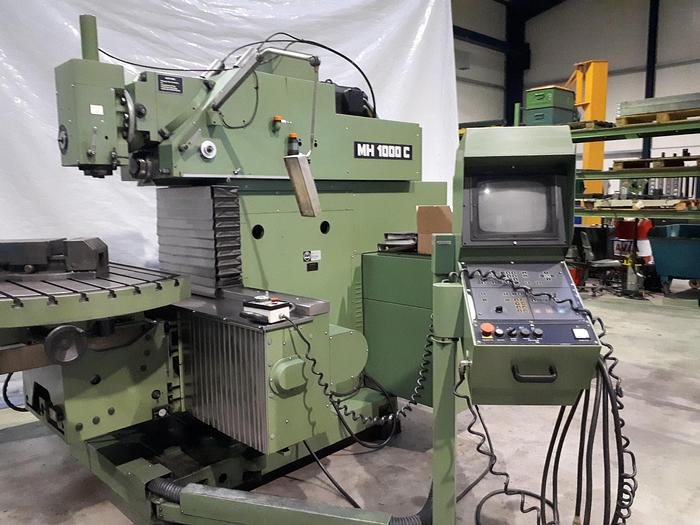

1986 MAHO MH1000C CNC Universalfräsmaschine mit Philips 432

Universal Werkzeugfräsmaschine Fabr. MAHO

Typ MH1000C, Baujahr 1986, mit CNC-Steuerung Philips 432

Universal Einbaurundtisch mit Rodgeber, neuer Monitor TFT.

Tischaufspannfläche incl. Wasserablaufrinne 1250 x 800 mm

Verfahrwege X,Y,Z 1000 x 560 x 800 mm

Werkzeugaufnahme ISO50

Hub der Pinole 125 mm

Drehzahl l der Arbeitsspindel 20 – 2000 U/min

Vorschübe in allen direkt programmierbar 1 – 4000 mm/min

Eilgang in allen Achsen 6 m/min

elektrische Ausrüstung 220/380 Volt / 50 Hz

Raumbedarf 4.6 x 3.7 x 2.65 m ( LxBxH )

Maschinengewicht incl. Tisch und Schaltschrank 7100 kg

Universal Einbaurundtisch

Aufspannfläche 1250 x 800 mm

Schwenkbarkeit um die Tisch Querachse +/- 30 Grad

Schwenkbarkeit um die Tisch Längsachse +/- 30 Grad

Drehbarkeit der Tischplatte 360 Grad

Auflösung 0,001 Grad / 1 Teilstrich 0,026 mm

Querverstellung von Hand 275 mm

Maximale Tischbelastung 800 kg

CNC-Steuerung

Auflösung der Linear Wegmeßsysteme 0,001 mm

Anzahl der nacheinander gesteuerten Achsen  4

Anzahl der gleichzeitig gesteuerten Achsen 3

AUSSTATTUNG und ZUBEHÖR

Universal Einbaurundtisch

Schwenkkopf ( H/V )

Dokumentation in Deutsch

Aufstellelemente

Elektronisches Handrad

Fußschalter

Kühlmitteleinrichtung

schwerer Hydraulikschraubstock Backenbreite 200 mm

52 Werkzeugaufnahmen SK50 teilweise mit Werkzeugen in 2 Wagen
