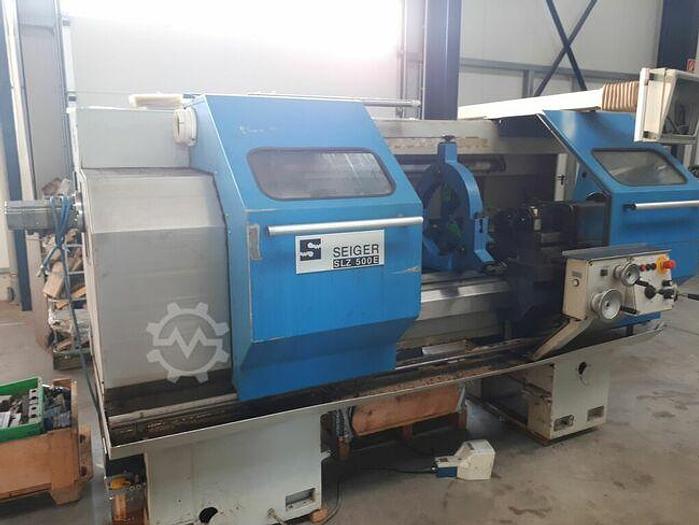

2004 Seiger SLZ500E CNC Zyklendrehmaschine mit Heidenhain

gebr. Hochleistungsdrehmaschine für Futter und Wellenbearbeitung mit digitalen Antrieben und Zyklensteuerung Heidenhain ManualPlus 4110 Fabr. SEIGER, Typ SLZ500E, Inbetriebnahme 11/ 2004

TECHNISCHE DATEN Spitzenhöhe 245 mm Drehdurchmesser ü. Bett 490 mm Drehlänge/ Spitzenweite 1000 mm Gesamtdrehzahl 1 - 3000 U/min Schaltstufe 1 = 1 – 750 U/min / 1400 Nm Schaltstufe 2 = 1 - 3000 U/min DREHSPINDEL Spindelkopf nach DIN 55027 Größe 8 Spindeldurchlass 93 mm Innenkegel metrisch 100 VORSCHÜBE Vorschubbereich längs und plan 0,001 – 6000 mm / U Eilgang längs / plan 10 / 7 m/min REITSTOCK Pinolendurchmesser 70 mm Pinolenhub 160 mm Innenkegel MK5 ANTRIEBSLEISTUNGEN Hauptantrieb 20 / 15 KW EINSPEISUNG Nvknj Hauptanschluß 400 V / 50 Hz Steuerspannung 24 Volt Gleichstrom Maschinengewicht 3200 kg

AUSSTATTUNG und ZUBEHÖR - Steuerungserweiterung SLZ Heidenhain manual Plus - Zweigangschaltgetriebe ZF,2K15, elektrisch betätigt auf dem Hauptspindelmotor aufgeflanscht, Stufe 1=1-625 U/min, Stufe 2=1-3000 U/min, 3000/500 Nm - Werkzeugträger WTO mit Aufnahme Capto Gr.6 für Drehwerkzeuge und für angetr. Werkzeuge, manueller Klemmeinrichtung, digitalen Servoantrieb, und Regelgerät - Axial Bohr-Fräseinrichtung C6 - Winkel Bohr u. Fräseinrichtung für Capto C6 passend zum Grundhalter WTO - C-Achse mit Achsmotor hydraulisch einschwenkend über Zahnradantrieb - 3-Backen Keilstangen Handspannfutter D=315 mm, - Planscheibe mit Schnellwechselbacken D=500 mm amerikanische Bauart - 2 Stk Feststehende Lünetten - 1 Stk. mitlaufende Lünette - Haltebremse für Hauptspindel incl. Softwarereiterung für Lochkreiszyklus und Fräszyklus - Maschinenfüße-Aufstellelemente - Verstärkte Kühlmittelpumpe 5.4 bar, 68 l / min - Hohlspindeleinsatz verstellbar
