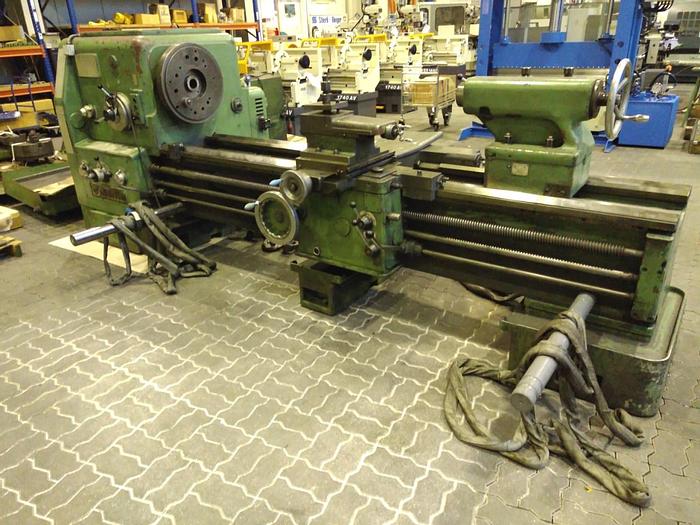

L+Z Drehmaschine

TECHNISCHE DATEN

gr. Umlauf über Bett 805 mm

gr. Umlauf über Schlitten 605 mm

gr. Umlauf in der Kröpfung 1120 mm

Länge der von Planscheibe Vorderkante 315 mm

gr. Drehlänge 2000 mm

gr. Spitzenweite 2230 mm

Spindelbohrung 90 mm

Spindeldrehzahl über Räder 11,2 - 500 U/min

Spindeldrehzahl über Riemen 85 - 1120 U/min

Vorschübe in mm je Umlauf

Längs 0,02 - 1,4

Plan 0,0125 . 0,9

Leistung Hauptantrieb 11 KW

Maschinengewicht 5380 kg

AUSSTATTUNG und ZUBEHÖR

3 fach Werkzeugrevolver mit 8 Werkzeughaltern

3 Backen Handspannfutter 400 mm

Planscheibe 900 mm hydraulisch spannend mit Hydraulikaggregat

Planscheibe 800 mm mit einzeln verstellbaten Spannbacken

Spänewanne, Spänerückwand

feste Lünette

Beleuchtung

Dokumentation in Deutsch
